Réalisation d'un pivot supérieur déporté pour automatisme enterré
Temps de lecture : 1 min
L'automatisme enterré est une solution à bien des ouvertures de portail, il nécessite parfois une petite adaptation.

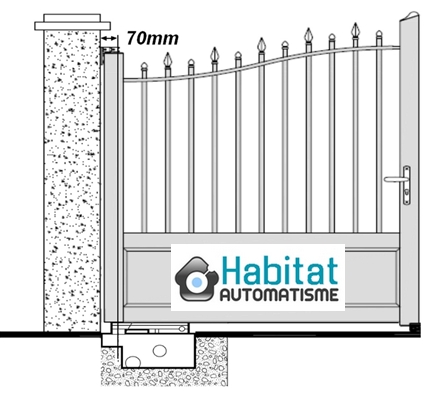

L'axe de rotation classique des portails est à environ 30 mm (3 cm) du bord du pilier. Lorsqu'on installe une motorisation enterrée on a un axe de rotation qui est de 70 ou 73 mm selon les modèles d'automatisme. Il faut donc trouver une solution pour déporter l'axe de rotation.Regardez le dessin ci-dessous :
Comme vous pouvez le constater en bas, juste au-dessus du caisson de l'automatisme enterré, une barre fixée sur le portail permet la rotation inférieure.
Cette rotation est maintenant non plus à 30 mm du bord du pilier mais à 70 ou 73 mm. Il est donc indispensable de créer un pivot de rotation pour décaler l'axe de rotation supérieur (là où est écrit 70 mm) sans avoir à déplacer le portail. Voici le dessin de la pièce à fabriquer :
La pièce supérieure est fixée sur le pilier. La pièce inférieure peut être insérée dans le cadre du portail existant pour être soudée ou rivetée.
Ainsi vous pouvez installer une motorisation de portail battant enterrée sur tous les portails sans avoir à les déplacer.
automatisme enterré Nice X-Métrokit 2124
Enfin, n'hésitez pas à aller sur notre boutique en ligne.
je voudrais motoriser AVEC NICE2124 mon portail existant il est articuler par des gond donc faut il les supprimer ?
DE PLUS JAI REMARQUE QU IL FALAIT AXE LES MOTEUR A 73 DU BORD DES PILASSES SAUF QUE JE NE L AI PAS
CELA PEUT IL POSSER PROBLEME ?
SI JE CONFECTIONNE LES PATTES SUP COMME VOUS LE PRECICER AVEC LE PLAN PROPOSER SI JE DECALE LE MOTEUR UN PEU PLUS QUE 73 CELA VA T IL FONCTIONNER ?
MERCI DE VOTRE RETOUR
Non, il ne faut pas supprimer les gonds, mais vous devez les déplacer s'ils sont à moins de 73mm.
Les gonds doivent être dans l’axe de rotation du moteur, c’est obligatoire.
Bien à vous,
L'équipe Habitat Automatisme.
