Dans cet article nous allons vous expliquer comment gérer votre éclairage de zone directement avec votre motorisation. Suite à de nombreux commentaires, nous demandant des explications sur cette installation, nous avons décider d’y consacrer un article !
Tous les motorisations Nice seront étudiées dans ce billet, vous expliquant les différentes façons pour gérer votre éclairage de zone.
Dans un premier temps, il est nécessaire d’identifier les différents moyens de parvenir à contrôler l’éclairage de zone en fonction de vos besoins.
Vous souhaitez qu’en ouvrant (ou en fermant) votre portail, l’éclairage s’allume automatiquement pendant un délai d’environ 2/3 minutes ? Alors vous faudra utiliser un relais temporisé à installer sur votre moteur.
Ou vous aimeriez qu’un bouton de votre télécommande de motorisation de portail gère le déclenchement ou l’extinction de votre éclairage de zone ? Dans ce cas précis, vous pouvez installer un module temporisé TT2L.
Gestion de l’éclairage de zone en fonction des motorisations Nice
Comme nous le précisions, plus haut dans cet article, toutes les motorisations ne permettent pas de réaliser les différents types de gestion d’éclairage de zone. Nous avons créée pour vous un récapitulatif pour les moteurs Nice :
| Modèle de motorisation | Relais 24 VDC | Module temporisé TT2L |
| POPKIT | X | X |
| WINGO 4024 / 5024 | X | |
| TOONA 4024 / 5016 | X | X |
| XMETRO 2024 / 2124 | X | X |
| HYPPO 7005 / 7024 | X | X |
| ROBUS 400 / 600 / 1000 | X | |
| RUN 1800 / 2500 | X |
Comment installer un module temporisé TT2L ?
Pour installer un module temporisé TT2l afin de contrôler votre éclairage de zone en appuyant simplement sur un bouton de votre télécommande, voici la marche à suivre. Amener le courant et la lampe directement sur le module.
Il il y a plusieurs fonctionnements : ON / OFF / Temporisé. Si vous temporisez votre module, alors il vous suffira d’appuyer une fois sur le bouton de la télécommande pour déclencher l’éclairage, et au bout d’un certain moment, il s’éteindra automatiquement.
Comment installer un relais temporisé ?
Toutes les motorisations Nice, ne peuvent pas avoir cette installation. Pour celles où il est possible d’utiliser un relais, vous devez paramétrer cela depuis la logique de commande. Il faut que vous utilisiez la sortie ELS, puis d’aller dans le menu et de modifier cette sortie. Nous vous présentons un schéma pour réaliser les branchements nécessaires
Bonjour Madame Bellet,
Pour pouvoir déclencher l’éclairage de votre allée et l’ouverture de votre portail nous vous recommandons de passer un relais 24vdc. Il faudra le brancher sur la sortie « service light ».
Bien cordialement,
L’équipe Habitat Automatisme
Que faut il faire pour avoir l’éclairage de mon allée en même temps que l’ouverture du portail.
Installation FAAC S418 . Un relais ?
Merci
Bonjour,
Pour brancher un éclairage de zone, il faut le programmateur OVIEW et un relai 24V pour transformer une sortie en éclairage de zone.
Bien cordialement,
L’équipe Habitat Automatisme
Bonjour,
Je viens d’acheter une motorisation NICE Wingo 4024, comment faire pour brancher un éclairage de zone.
Merci
Bonjour Cédric,
Votre moteur provient de la grande distribution, nous vous recommandons de rentrer en contact avec votre revendeur.
Bien cordialement,
L’équipe Habitat Automatisme
Bonjour,
Merci de votre commentaire.
Il est effectivement possible de passer par un relai pour faire un autre éclairage.
Concernant le TT2L, il peut fonctionner par télécommande, ou soit par par contact sec.
Bonne journée,
L’équipe Habitat-Automatisme
Merci pour cet article tres clair.
J’ai une commande Mindy A60, sur laquelle j’ai branché des spots 12V sur la sortie ELS. Cela fonctionne bien.
Je voudrais savoir si je peux installer en parallèle de ce branchement un relais temporisé, comme indiqué dans l’article. Ce qui me permettrait de commander une autre zone d’eclairage en 220V, commande avec le portail ?
Et enfin second question, est il possible de commander la logique TT2L en parallèle de ce relais de manière à profiter :
– De la fonction automatique liée au portail (relais)
– D’une fonction de telecommande (TT2L)
Merci++
Bonjour,
Dans un premier temps, il faudrait activer la LED L5 dans le premier niveau (éclairage automatique).
Ensuite, prendre un relai 24Vdc, et le brancher sur la sortie ELS (serrure électrique/ éclairage automatique).

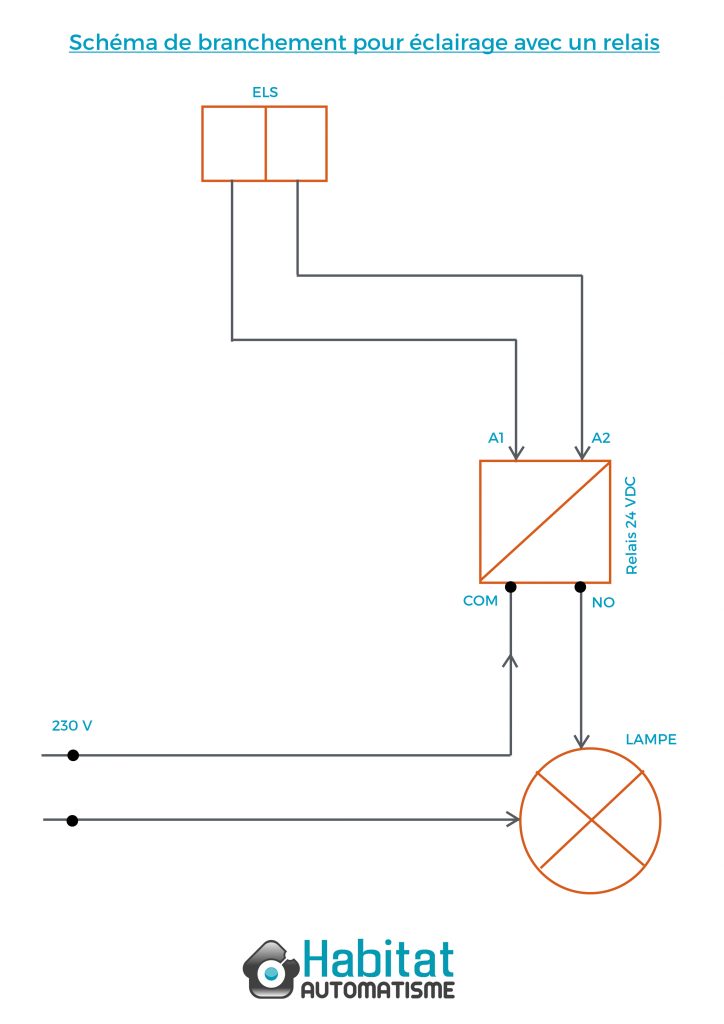

Enfin, il faudra passer du 230V dans le contact du relai afin de pouvoir alimenter l’éclairage.
Pour plus de renseignements, veuillez contacter la boutique que vous avez effectué votre achat par téléphone.
Bonne journée,
L’équipe Habitat-Automatisme
Bonjour
Je cherche a brancher un luminaire 240 volts a mon portail motorisé avec un NICE Toona et donc une carte mc 824 h et un tamporisateur.
J’ai bien trouvé un schéma mais je ne l’ai alors pas compris. Le luminaire a 3 fils, donc la terre ok, mais si 1 fil (marron) va directement au 230 volt ou va le bleu et surtout sur quelle fiche branche donc nous les fils ? .
Pourriez vous alors soit m’expliquer, soit me faitre un schéma complet depuis la lumière, soit, je sais je suis nul, mes faire plus d’explications.
En tout cas merci de votre aide…
Lucien D
Bonjour,
Non sur le Walky il s’agit seulement d’une sortie pour serrure électrique
Bonne journée,
L’équipe Habitat Automatisme
bonjour , le schema de branchement avec le relai 24V fonctionne -t-il avec nice walkykit 2024 ?
Merci d’avance pour votre réponse.
bonjour j’ai une motorisation nicehome filo 400 j aimerais savoir comment faire pour brancher mes 2 lumières led de 8w chacune a l’ouverture de mon portail il y’a une sortie dédier a l’éclairage sur mon moteur mais je suis obliger de les allumer manuellement .
J’aimerais savoir si je peux brancher sur la sortie OGI 24V ?
ou sinon avez vous une solution
cordialement merci d’avance
Bonjour Bruno,
Non, c’est l’un ou l’autre, ce n’est pas possible d’avoir les deux.
Si vous souhaitez un éclairage avec votre télécommande, il faut un récepteur TT2L.
Avec le moteur il faut un relai 24Vdc.
Bonne journée,
L’équipe Habitat Automatisme
Bonjour,
Oui c’est possible, il faut un relais 24Vdc et le brancher sur la sortie OUT1, puis mettre la sortie OUT1 sur 03
Bonne journée,
L’équipe Habitat Automatisme
Bonjour, sur un kit robus 600 (bluebus), peut on alimenter un éclairage pendant la phase d’ouverture ou de fermeture du portail coulissant et avoir aussi la possibilité toujours avec la même télécommande ONE 2 d’alimenter ou pas le même éclairage à volonté? j’ai les deux possibilités d’ éclairage en 230V ou 24 V, merci de m’indiquer le matériel à ajouter si nécessaire. Bruno
Bonjour Marion,
Je possède un moteur faac cyclo kit 400 et je souhaiterais quand j’ouvre mon portail pouvoir allumer par la même action sur ma télécommande des spots qui sont allimentés en 230v.
Comment pourrais faire ?
Bonjour,
Nous vous conseillons de prendre un récepteur FAAC avec un télérupteur.
Bonne journée,
L’équipe Habitat Automatisme
Bonjour Marion, je souhaite pouvoir allumer une lumiere d’allée à partir de ma télécommande de portail. Le moteur est un FAAC C721. Que me conseillez-vous? Merci
Bonjour Patrick,
Dans ce cas précis, nous vous conseillons de contacter directement le support de la marque Came (0825 825 874) qui sera répondre vous conseiller au mieux pour ce projet
Bonne journée,
L’équipe Habitat Automatisme
Bonjour je possède un portail deux battants monter avec une motorisation came (ZL60) je souhaiterais mettre un inter crépusculaire thében luna 108 plus al avec un relais temporise Finder 85040024 et un éclairage d’une allée composée de cinq spots à led pour une puissance totale de 15w (3w par spot).
Merci de me dire comment je peux faire les branchements.
Amicalement Patrick
Bonjour Seb,
Il s’agit principalement de l’aspect esthétique qui diffère.
La carte de commande et le motoréducteur sont les mêmes.
Oui il est st possible de mettre un éclairage automatique sur les deux kits.
Bonne journée,
L’équipe Habitat Automatisme
Bonjour,
Il faut brancher le relai sur la sortie serrure électrique « EL » et transformer cette sortie en éclairage automatique.
Il faut rester appuyer sur la touche STOP jusqu’à L1 clignote, puis on va sur L5 avec la touche CLOSE, puis une impulsion sur STOP (le clignotement va changer), et attendre que la led L5 reste allumée.
Désolé nous n’avons pas de vidéo prête à ce sujet
Bonne journée,
L’équipe Habitat Automatisme
Bonjour
Quelle est la différence entre le pop kit et le hopp kit ?
Est il possible de brancher un éclairage sur les 2 ?
Merci d’avance
Cordialement
Seb
bonjour je viens d’installer ma motorisation nice popkit 7124 acheter chez vous et donc je suis très content. j’aimerais installer un éclairage sur celle ci et en suivant votre forum, j’ai constaté qu’il fallait un relais 24 vdc et se brancher sur ELS seulement celui ci est en 12 v. donc j’aimerais tout simplement savoir la manipulation à suivre pour passer celui ci en 24 v. merci par avance .si possible voir cette manipulation en vidéo c’est plus concret
Bonjour Patrick,
Cela dépend de la carte de votre Nice POPKIT :
– Si vous avez une carte POA1, cela est possible sur les bornes 6-7 en faisant une modification de fonction dans le menu de premier niveau
– Si vous avez une POA3, cela est possible sur les bornes Flash en modifiant dans le menu premier niveau la LED L8 (mais on perd le gyrophare)
Bonne journée,
Marion
Marion,
Je reviens vers vous, mon besoin est d’allumer une petite lampe dans la maison pour être informé lorsque le portail reste ouvert. Je n’ai pas la mention sca sur un connecteur mais Flash et ELS.
Deux possibilités :
– Je règle le Flash en lumière fixe et je rajoute un fils vers l’intérieur de la maison « j’aurai donc 2 éclairages un intérieur et un extérieur allumé lorsque le portail reste ouvert ?
– J’installe un relais sur ELS après réglage L5 en éclairage automatique, vous parlez de relais 24V et je ne trouve que 11V
Merci d’avance pour votre réponse
Patrick
Bonjour,
Il faut brancher le relais sur la sortie 24V OUT., mais il faut aller dans le réglage du menu et régler les fonctions de 2e niveau 01 et t1, puis seulement la phase de l’éclairage doit passer à travers le contact du relais COM et NO.
Bonne journée,
Marion, Habitat Automatisme
Bonjour Patrick,
Sur tous les moteurs, il y a une fonction témoin portail ouvert (généralement appelé SCA). Vous pouvez regarder dans les fonctions de premier niveau
Bonne journée,
Marion, Habitat Automatisme
Bonjour Marion,
J’ai une motorisation NICE POPKIT pour un portail deux vantaux. Celui ci est éloigné de la maison, nous devons sortir régulièrement afin de savoir s’il a été refermé totalement.
Je voudrais mettre une petite lampe dans l’entrée de la maison pour savoir s’il est ouvert.
– Vous me recommanderiez le relais ?
– Si on ajoute un relais faut il faire une reconnaissance de celui-ci ?
– Ma lampe sera bien allumé en permanence tant que le portail restera ouvert ? même si un seul battant est ouvert ?
Merci d’avance pour votre réponse.
Cordialement.
Patrick
J’ai un moteur faac e721 et mon éclairage de de dehors est du 230v et là où j’ai acheté mon moteur il m’on fait acheté un relais de Finder 24/250v je l’ai branché sur la sortie out en 24v sur le moteur et Sur le relais a1 et a2 mais pour ma lampe comment fait on j’ai pas de schéma. Avait vous une solution.
Merci
Bonjour,
Il vous faut des éclairages avec détecteur crépusculaires et que vous utilisiez la fonction SCA.
Bonne journée,
Marion, Habitat Automatisme
Bonjour,
J’ai un moteur de portail coulissant Nice Robus 400 et je souhaite que les éclairages de pilier s’allument à l’ouverture du portail et uniquement le jour.
Que me conseillez vous ?
Merci par avance
bonjour est t’il possible de brancher l’éclairage de mon chemin pour que sa s’allume quand le portail ouvre avec un moteur mhouse SL1SC ? merci d’avance
Bonjour,
Il faut que vous essayiez avec un relais 24V sur la sortie SCA (modifiée en L8 pour serrure électrique). Si cela ne fonctionne pas, il faut vous occuper du OVIEW pour modifier une sortie.
Bonne journée,
Marion, Habitat Automatisme
Bonjour
J’ai fait une intalation collective avec moteur nice run 1800 pouvez vous me dire comment je dua faire pour intalation d un éclairage de zone 230volt
Merci cordialement
Bonjour,
On ne peut pas temporiser la sortie 24V du moteur. Vos spots leds sont en 24V mais avez vous un transformateur ?
Il faudrait prendre un Nice TT2L pour utiliser un bouton sur votre télécommande mais ce produit envoie une tension en 230V et non en 24V.
Bonne journée,
Marion, Habitat Automatisme
Bonjour
Je souhaite éclairer mon entrée via l’ouverture fermeture portail coulissant commander par un moteur Nice robus
Cote moteur il y’a une sortie 24v
Pour la temporisation, quel appareil doit-on utiliser (ex TT2L) est il suffisant pour mon éclairage en 24v led de mes spots
Merci
Cordialement
Bonjour,
Le kit de motorisation le plus adapté au vue des différents éléments que vous nous avez fourni, le kit NICE POPKIT semble être le plus adapté. Auquel il vous faudra rajouter une batterie (ps124) et un clavier à codes (edswg). Ce kti complet avec toutes ces options est vendu su rnotre site : Nice POPKIT FULL OPTION
Vous devrez rajouter un TT2L pour l’éclairage (les éclairages à détecteur crépusculaire sont mieux)
Ce kit est celui qui répond le mieux à votre attente, d’autres auraient été possible mais ne répondent que partiellement à vos besoins
En espérant avoir pu vous renseigner,
Marion, Habitat Automatisme
Bonjour,
pouvez me conseiller pour une motorisation de portail deux vantaux pleins aluminium (-200kg et de 3m56) à bras articulés permettant les souhaits suivants: (nice – came- motostar – hormann bft, …)
Quel fonctionnement 12 ou 24 v
éclairage de mon allée en même temps que l’ouverture de mon portail plus un délai supplémentaire après la fermeture du portail et cela seulement la nuit ou lorsque la luminosité est faible.
Une batterie de secours
une possibilité d’ouverture par digicode
un système de déverrouillage correct (par de clé de déverouillage plastique comme les mhouse )
une motorisation préférentiellement adaptée à une zone particulièrement venteuse
Bonjour,
Oui aucun soucis pour installer un TT2l sur votre motorisation de garage pour pouvoir gérer l’éclairage extérieur.
Très belle journée,
Marion, Habitat Automatisme
bonjour
ait-il possible de mettre un TT2L ou autre chosesur motorisation nice spin 10/11 kce pour allumer garage en même temps que la porte et éventuellement aussi lumière extérieur.
merci
Bonjour,
Ce relais multi fonction conviendra parfaitement pour ce genre d’installation.
Excellente journée,
Marion, Habitat Automatisme
bonjour auriez vous une ref pour un relais temporisé
merci
Bonjour,
Cette configuration n’est pas possible sur votre moteur…
Belle journée,
Marion, Habitat Automatisme
pardon j avais oublié la ref sur un road 400
cordialement
bonjour pouvez vous me confirmer que les bornes 1 et 4 peuvent servir à l alimentation d un relais temporisé 24v pour un eclairage exterieur ?
Bonjour Vincent,
C’est possible avec un relais 24 V qui sera branché sur le clignotant mais la temporisation n’est pas possible sur la carte POA1.
L’idéal serait de passer tout de même par un TT2L
Excellente journée,
Marion, Habitat Automatisme
Bonjour Marion,
je possède actuellement un Popkit Nice 7024 avec une carte de commande POA1.
j’aimerais pouvoir éclairé l’allée de mon chemin en même temps que celui-ci s’ouvre sans passé par un TT2L.
Pouvez-vous m’indiqué si cela est possible et quel branchement doit être effectué sur la carte de commande avec les branchements sur les borniers.
je vous remercie.
Cordialement.
Vincent
Bonjour,
je m’oriente vers la solution du relais temporisé, cependant en reprenant la notice de ma motorisation popkit, il est écrit que la sortie ELS donne du 12 Vca (maximum 15 VA).
Est-ce que le relais 24 Vdc peut convenir dans ce cas ?
d’avance merci.
