William G. avait à motoriser 4 stores verticaux.
2 stores de 4.05 m et 2 stores de 3.35 m en tube acier de 2 mm épaisseur.
.
Pour motoriser ses stores verticaux William G. a utilisé, sur nos conseils, des kits support store vertical, des moteurs Nice Neoplus M 15 Nm et des adaptations rond 50 Nm .
La télécommande choisie, pour commander l’ensemble est une télécommande Nice Ergo 6.
.
William G. nous explique comment il a réalisé son installation et nous l’en remercions :

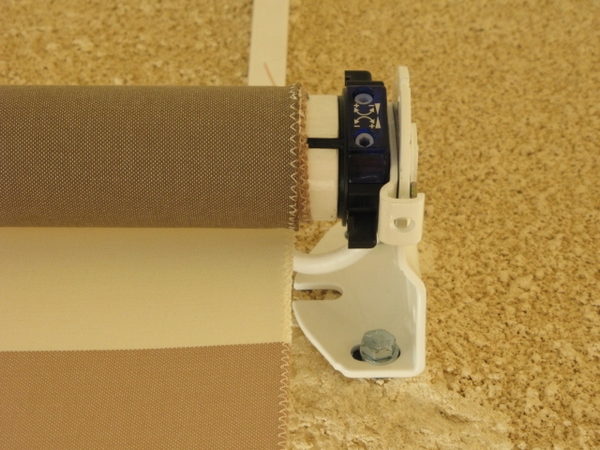

Pour le montage du support côté moteur :

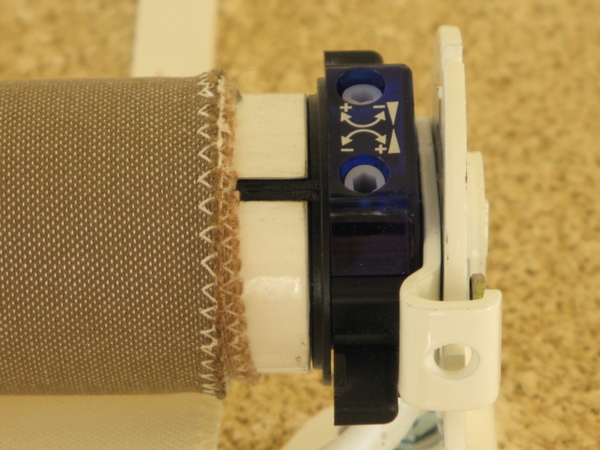

Pour le montage du moteur sur le tube, il faut faire une découpe sur celui ci, de la dimension de l’ergot de la bague de palier du Moteur (faire un ajustement précis de celle-ci sans jeu car la bague est fendue). La pièce a un diamètre de 46 mm qui s’adapte parfaitement dans le tube de 50 X 2.
Faire un nettoyage de la soudure de fabrication du tube, sur une profondeur de 2cm, afin de permettre le montage sans détérioration de l’ensemble.
L’adaptation qui vient au bout du moteur et qui permet l’entrainement de l’ensemble a été réduit au diamètre de 46 mm, à l’aide d’un montage de tige filetée de 10mm avec écrou et rondelle pris sur une perceuse et usinée à la toile émeri gros grains.
Sur celui-ci il faut prévoir un méplat de 1.5mm qui permet le montage afin d’éviter la soudure interne du tube.
Une fois l’ensemble réalisé percé un avant trou sur le tube a la bonne dimension qui viendra solidariser pour l’entrainement de l’ensemble en reprise sur l’adaptateur.
.
Pour le montage du support côté calotte :
La calotte a été réduite au diamètre de 46 mm de la même façon que pour l’adaptateur. Il faut légèrement forcer au montage.
.
Réalisation de la partie électrique :
J’ai utilisé du fil GDR2V 5 G 1.5 et un disjoncteur de 10amp par store.
Le câblage fourni avec le moteur n’a pas été coupé mais stocké dans les combles, ce qui permet une dépose de l’ensemble pour de la maintenance sur des tréteaux au sol. Celui ci est raccordé au fil d’alimentation par une barrette dans une boite étanche.
Pour le branchement électrique :
Brun /Bleu/Jaune –Vert pour l’alimentation secteur.
Orange-Blanc isoler dans la boite de raccordement (je n’utilise pas la fonction).
Noir blanc et blanc sont amenés jusqu’au tableau fusibles, isolés par une barrette, ce qui pourra plus tard, par un shunt, me permettre un reset des moteurs.
Voila pour la réalisation du chantier de mes stores.
La prochaine mise en œuvre sera la fabrication des coffrets !
