Mettre un visiophone en contrôle d’accès de sa propriété est une protection particulièrement confortable.
Pour le bon fonctionnement d’un appareil il est nécessaire de faire les bons câblages. Mais il faut également utiliser, en fonction des distances entre les appareils, les bons câbles.
Comment câbler un visiophone: le raccordement électrique
Voici un tableau qui vous permettra de prévoir le raccordement électrique de vos appareils.
Ensuite il vous faut raccorder entre eux les appareils, puis, à votre système d’ouverture.

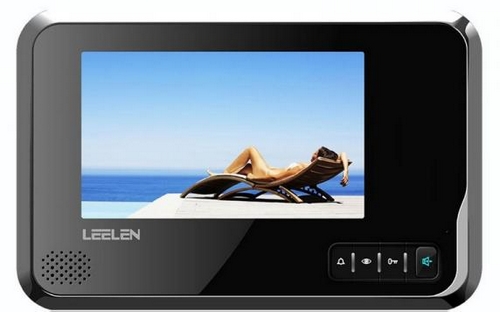

L’exemple d’aujourd’hui est le raccordement d’un visiophone Leelen V22B-IX.

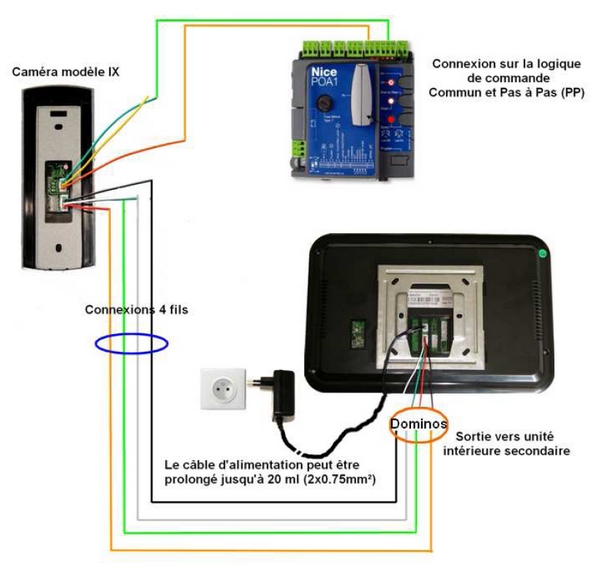

Le schéma ci-dessous vous permet de voir les différents branchements entre les appareils.
***
Comme vous le voyez il est facile de réaliser les différents branchements.
Si vous souhaitez plus de renseignements, vous avez sur chacun de nos produits la notice d’installation simplifiée réalisée par nous.
Alors faites le vous même et n’oubliez pas de couper le courant électrique lorsque vous travaillez sur le réseau.
Bonjour,
Nous n’avons pas la notice de ce visiophone, mais voici comment vous pourrez peut être trouver une solution.
Si votre automatisme Nice PopKit est un modèle ancien et équipé de la logique de commande Nice POA1 :
Normalement la platine de rue de votre visiophone doit disposer d’un contact sec (NO Normalement Ouvert). Vous devez raccorder ces 2 fils entre la borne PP (Pas à Pas) N°15 et la borne N°11. pour vous aider voici notre notice simplifiée de la logique de commande Nice POA1 vous y trouverez les schémas de raccordement.
Si votre automatisme Nice Popkit est le dernier modèle de la gamme, il se nomme Popkit 7124, et est équipé de la logique de commande Nice POA3 :
Dans ce cas là vous n’avez qu’à raccorder les fils du contact sec de la platine de rue sur la borne PP.
En espérant avoir pu vous aider, à bientôt.
Bonjour,
On nous a offert un visiophone bticino (369511) et je ne sais pas comment le brancher sur le moteur nice popkit qui est déjà installé afin de pouvoir ouvrir le portail depuis l’interphone qui se trouve à l’intérieur de la maison.
Pouvez vous m’aider ?
En vous remerciant
Bonjour,
La caméra n’est pas orientable et ne permet pas de faire un zoom. Il n’y a pas de mémoire d’image.
Vous ne pouvez pas non plus installer de caméra complémentaire car les caméras sont des platines de rue.
Les visiophones Leelen sont des appareils qui permettent le montage de plusieurs écrans. L’intérêt étant de pouvoir ouvrir et répondre depuis plusieurs endroits de la propriété.
Leur grande force réside dans l’image parfaite, même à 250 mètres, si bien sur, le câblage préconisé est respecté.
Vous trouverez un maximum d’informations et de conseils à la pose sur la notice d’installation simplifiée présente dans la fiche produit du visiophone leelen V23B-IX.
A bientôt
Habitat Automatisme
Bonjour,
je pense acheter un visiophone leelen V23B-IX.
La camera est elle orientable et possede telle un zoom?
Le moniteur a t il une memoire d’image?
Peu t’on installer une autre camera (pour voir si le portail est ouvert ou ferme) si oui pourriez vous me transmette
un schema de branchement. Camera disponible chez vous?
MERCI
H LE GOFF
